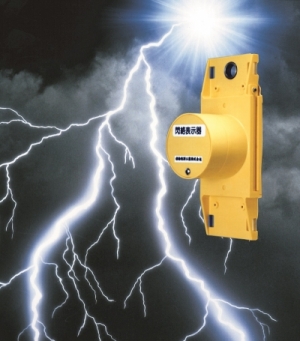

閃絡表示器®R型(リセット)

HOME > 日油技研工業の事業紹介 > 電設器材 > 閃絡表示器®R型(リセット)

繰り返し使用が可能

動作原理

架空地線や鉄塔への雷撃によって、鉄塔に雷撃電流が流れます。 この電流を駆動源とし、ケースの蓋を開き、スプリングと表示布を外 部に放出することにより、雷撃地点を明確に表示します。

型式選定(例)

スクロールしてご覧いただけます。

型式 送電電圧
(kV)
ホーン間隔
(mm)
アングルサイズ
(mm)
磁性材の枚数と大きさ 動作電流
(波高値)
(A)
4L型 L65 Lサイズ 4枚  900
1L型 L65  Lサイズ 1枚 1,100
3M型 11~33 251 L65 Mサイズ 3枚  1,300
1M型 66~77 650 L100  Mサイズ 1枚  2,600
 110~187 1,300  L150 3,900
S型 220 1,822 L175 Sサイズ 1枚   6,700
275 2,133 L200  7,600
O型 500 4,405 L250 なし  14,000



表示前
表示後

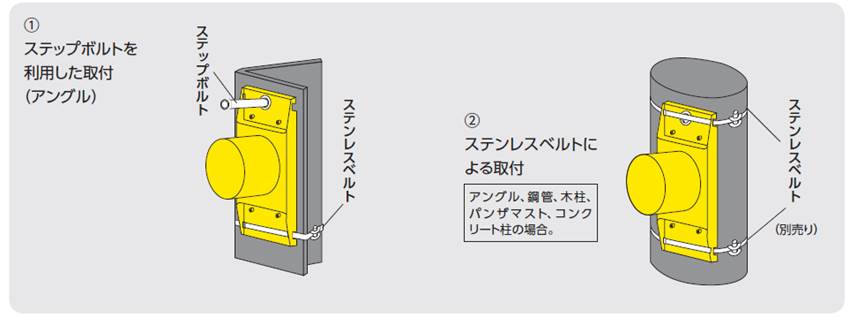

取付方法



有効期限

 閃絡表示器®R型の有効期限は10年です。
